RDR320A-24

Uygulama Alanları

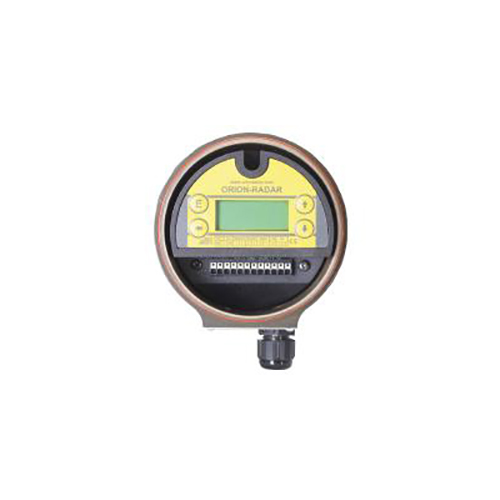

Orion FMCW (RDR300 serisi) radar seviye sensörü, temassız açık ve kapalı tanklarda sıvı ve katı malzemelerin sürekli seviye ve hacim ölçümü için kullanılır. Ölçülecek seviye, ve mesafe aralığının parametrelerini ayarlamak için 4 tuş sızdırmaz tuş takımı ve LCD ekran kullanılır. Arıza göstergesi FMCW radarın çalışma ve arıza durumu hakkında sizi bilgilendirir. Bunlara ek olarak ölçülen değeri seviye, mesafe (cm, m) veya hacim (litre, m3) olarak gösterebilir.  Cihaz ölçüm süresi yerine FMCW (darbe) teknolojisini kullanır. Zamanla artan frekans ile bir sinyal taraması oluşturur ve gönderir. İletilen sinyal ölçülen yüzey tarafından yansıtılır. Yansıtılan sinyal anten tarafından toplanır. İletilen ve alınan sinyaller arasındaki frekans farkı, ölçülen yüzey ile sensör arasındaki mesafe ile doğru orantılıdır.



Resmi Uyumluluk

EN61000-6-4:2001 Generic emission standart. İndustrial envoirements.

EN61000-6-2:2005 Generic immunity standart. İndustrial envoirements.

EN61010-1:2001    Safety requirements for electrical equipment for measurement, control and laboratory use



Kullanım Alanları: Kum, Çimento, Atık Su, Temiz Su, Süt ve Süt Ürünleri, Meşrubat, Yağ, Benzin, Mazot, İlaç Sanayi, Dolomit, Kalsit, Perlitli Alçı, Kireç, İnce Kum, Taş, Seramik, Pulverize Kömür Tozu, Un ve Yem, Plastik Granüller.

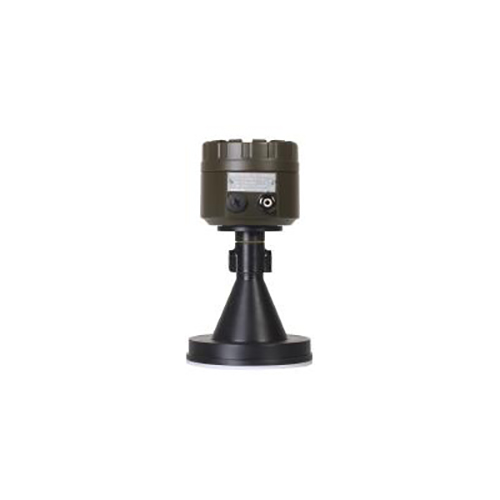

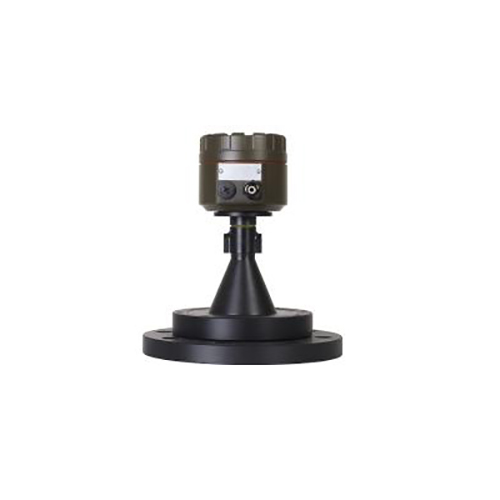

Ürün Özellikleri:  20 metre mesafe, 3 Telli ve 2 Telli Bağlantı, Temassız FMCW Ölçüm Teknolojisi, Standart 4-20mA ve MODBUS RS485 Çıkış Sinyali, 2 Röle Kontağı, IP68 Koruma Sınıfı, -20°C+80°C Çalışma Sıcaklığı, 12°’den Daha Az Sinyal Yayılım Açısı, Set Edilen Ölçüm Aralığında %0.2 Hassasiyet,  DN100 Flanş veya Askı Çatal Bağlantı, Alüminyum Gövde

Açıklama

Teknik Dokümanlar

Orion-RDR-300-brosur-TR

Orion-RDR-300-broshure-EN

new_rdr300_usermanual_tr_ru_ar

new_rdr300_usermanual_en_fr_es
